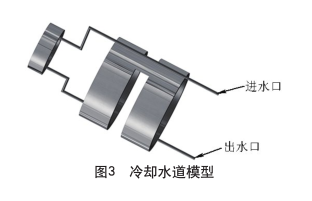

在雕刻機電主軸工作過程中，軸承與定子、部子部件會產生大量的熱，且電主軸的轉速較高，更容易產生熱量，所以在電主軸的工作過程中必須要對其進行冷卻。選擇循環水冷的方式能很好垢滿足要求，采用水冷的原因是水的熱傳遞良好，使用成本低，符合環保用途。由于前軸承受力較大產生的摩擦熱較高，所以在采用循環水冷的過程中先對前軸承進行冷卻，再對定子、轉子部件進行冷卻。三維模型圖如圖3所示。如果要了解更多電主軸的冷卻方式，可以參考：高速電主軸的兩種冷卻方式。

電主軸總體結構：

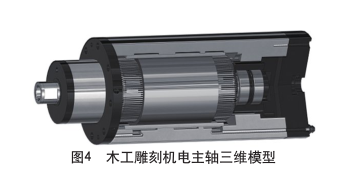

    根據上述的計算結果以及經驗設計，雕刻機電主軸整體結構三維模型圖如圖4所示。

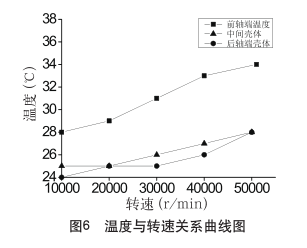

     通過改變雕刻機電主軸轉速對溫度、振動及噪音進行測量，繪制溫度、振動及噪音與轉速關系曲線圖。從圖 6 中可以看出，電主軸各部分溫度隨著主軸轉速的增加而增加，且前軸端溫度較其他部位高，這是由于前軸端接近前軸承，溫度較高。各部分溫度都在 36 ℃ 以下，滿足出廠要求。從圖 7 可知振動值在額定轉速 51000r /min時，振動值最大為1.6m/s，滿足旋轉機械振動標準。

    電主軸廠家安陽恒拓機械走在了國內電主軸前列。公司加大和國內各大院校的技術交流和合作，不斷研發新的產品，增加產品的市場競爭力，使企業保持活力。產品遠銷產品遠銷美國，加拿大，巴西，澳大利亞，挪威，英國，俄羅斯，加納等各國，受到世界各地的客戶一致好評。在電主軸方面有任何問題可以在線咨詢我們的客服或拔打7x24小時熱線188-0372-2998。
